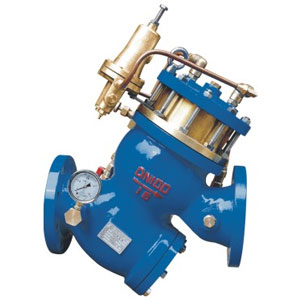

一、YQ98002過濾活塞式安全泄壓閥概述:：

YQ98002型過濾活塞式安全泄壓閥作泄壓閥時可將給排水管路中超過先導閥安全設定值的壓力釋放掉，并維持管路壓力在一安全設定值之下，以防止管路中高壓或突壓毀損管線或設備，可用于高層大樓消防測試循環系統以及其他給水平衡系統之泄壓用。過濾活塞式安全泄壓閥作持壓閥時可維持主閥上游供水壓力于某一設定值以上，以保障主閥上游供水區的壓力主要用于城市低壓供水區域。

   YQ98002過濾活塞式安全泄壓閥安裝在高層建筑、消防給水系統以及其它給水系統的管道上，當給水管路中壓力超過泄壓閥設定壓力時，泄壓閥自動開啟快速泄壓，保護管線安全，也可作持壓閥用，保障主閥上游的供水壓力。YQ98002過濾活塞式安全泄壓閥能準確保持不變的安全設定壓力，一旦超壓，泄壓閥迅速打開，及時泄壓。YQ98002過濾活塞式安全泄壓閥，關閉平穩可靠，消除壓力余波。

二、YQ98002過濾活塞式安全泄壓閥特點：

1.設定壓力準確，能長期穩定，一旦超壓能迅速泄壓。
2.彈性軟密封，確?？煽?，滴水不陋。
3. Y形寬體腔筏，流阻小、抗汽蝕性強，無噪音。
4.活塞傳動，平穩可靠。
5.可任何角度安裝。
6.內外表面均噴涂環保涂層，確保產品確保產品防腐蝕及安全性。如使用在海水中訂貨時需注明。

三. YQ98002過濾活塞式安全泄壓閥主要技術參數：

 四、YQ98002過濾活塞式安全泄壓閥主要閥門零件材質如下表：

五、YQ98002過濾活塞式安全泄壓閥主要連接外型尺寸：

六、YQ98002過濾活塞式安全泄壓閥結構原理：

上游壓力P1通過定壓導閥和控制管進入活塞控制室上部；然后再通過定壓導閥通向出口。調節定位導閥的調節螺桿可設定其打開壓力，當壓力超過設定值時，定壓導閥開，主閥也跟著開，從而泄放系統壓力，確保系統的安全。達到安全泄壓的功能。
