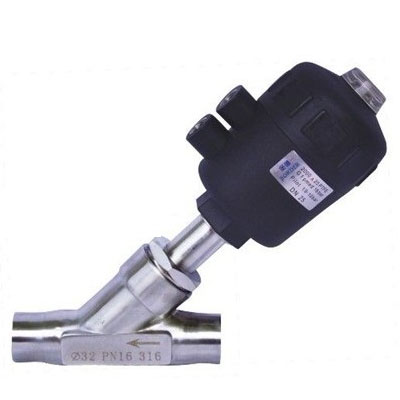

巨龍焊接式不銹鋼氣動角座閥特點
巨龍氣動角座閥以316不銹鋼為主要制造材質，廣泛用于啤酒，紡織印染和漂白，制藥及醫療設備，食品加工，橡膠機械，有機和無機化工，清洗消毒高溫滅菌，水處理等行業，適用于介質為水，液體，中性氣體，水蒸汽，輕微腐蝕性氣體及液體，與電磁閥及其他閥門相比，具有投資經濟，使用安全，免維護，壽命長的特點。
◇焊接式不銹鋼氣動角座閥選項參數
氣缸材質：不銹鋼/聚酰胺 閥座密封：PTFE（溫度-20℃~+180℃）/F46（-20℃~+220℃）
選配附件：電磁閥/限位開關反饋信號/電氣定位器/空氣過濾減壓閥
|
控制形式 |
直動式 |
閥體 |
不銹鋼CF8M |
|
結構 |
角座閥 |
閥芯材料 |
不銹鋼 |
|
接口 |
G1/2-G2 |
閥座密封 |
PTEF |
|
粘度 |
600mm2/s |
活塞密封 |
FKM/NBR |
|
介質溫度 |
PTFE:-10℃~+180℃ |
安裝 |
任何位置 |
|
環境溫度 |
-10℃~+60℃ |
控制介質 |
空氣 中性 氣體 蒸汽 |

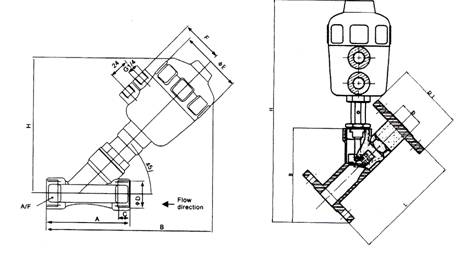

◇焊接式不銹鋼氣動角座閥外形圖
巨龍焊接不銹鋼氣動角座閥數據表格
|
接口 |
內孔mm |
執行機械mm |
A |
B |
C |
E |
F |
H |
A/F |
|
G1/2 |
13 |
50 |
85 |
173 |
12 |
64 |
44 |
137 |
27 |
|
G3/4 |
20 |
50 |
95 |
178 |
12 |
64 |
44 |
145 |
32 |
|
G1 |
25 |
63 |
105 |
212 |
14 |
80 |
52 |
173 |
41 |
|
G11/4 |
32 |
63 |
120 |
255 |
16 |
101 |
60 |
210 |
50 |
|
G11/2 |
40 |
63 |
130 |
301 |
18 |
127 |
73 |
260 |
55 |
|
G2 |
50 |
63 |
150 |
346 |
20 |
153 |
86 |
301 |
70 |
|
G21/2 |
65 |
80 |
185 |
372 |
22 |
153 |
86 |
315 |
70 |
巨龍焊接式不銹鋼氣動角座閥參數
|
接口 |
內孔 |
KV值 |
最大工作 |
要求最小 |
執行機構 |
流向 |
|
G3/8 |
13 |
3.7 |
0-16 |
4.0 |
40 |
閥座上方 |
|
G1/2 |
13 |
4.2 |
0-16 |
2.7 |
50 |
閥座上方 |
|
G3/4 |
20 |
8.0 |
0-16 |
2.7 |
50 |
閥座上方 |
|
G1 |
25 |
19.0 |
0-16 |
2.0 |
63 |
閥座上方 |
|
G11/4 |
32 |
27.5 |
0-16 |
2.0 |
63 |
閥座上方 |
|
G11/2 |
40 |
42.0 |
0-16 |
2.0 |
63 |
閥座上方 |
|
G2 |
50 |
52.0 |
0-16 |
2.0 |
63 |
閥座上方 |
|
G21/2 |
65 |
77.0 |
0-14 |
1.6 |
80 |
閥座上方 |
巨龍不銹鋼氣動角座閥外形尺寸圖
|
接口 |
內孔 |
L |
D |
B |
H |
最大壓力 |
氣源壓力 |
執行器規格 |
|
G1/2 |
15 |
120 |
95 |
135 |
150 |
1.6MPa |
0.4-0.7bar |
50 |
|
G3/4 |
20 |
130 |
105 |
135 |
160 |
50 |
||
|
G1 |
25 |
140 |
115 |
135 |
185 |
63 |
||
|
G11/4 |
32 |
150 |
135 |
135 |
255 |
63 |
||
|
G11/2 |
40 |
180 |
145 |
170 |
340 |
80 |
||
|
G2 |
50 |
195 |
160 |
180 |
380 |
80 |
||
|
G21/2 |
65 |
230 |
180 |
190 |
450 |
100 |
||
|
G3 |
80 |
255 |
195 |
230 |
480 |
125 |
