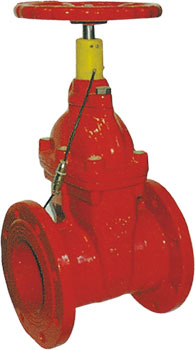

一、產品概述
|
信號閘閥、信號蝶閥常應用于自動噴水消防管路系統，來監控供水管路，可以遠地指示閥門開度。升桿式閘閥及附開度指示閘閥也經常應用于消防系統，如果閘閥安裝位置離地面較高時，一般使用升桿式閘閥，可以明顯指示閥門開度，若安裝位置較低。則需用附開度指示閘閥。
|
二、主要零部件材料
| 零件名稱 | 材質 |
| 傳動帽 | 球墨鑄鐵、鑄鋼 |
| 手輪 | 可鍛鑄鐵 |
| 防塵罩 | 塑料 |
| 密封圈 | 丁腈橡膠、三元乙丙 |
| 止推軸承 | 錫青銅 |
| 閥蓋 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 螺栓 | 碳鋼、不銹鋼 |
| 閥體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 銅螺母 | 錫青銅 |
| 閥桿 | 不銹鋼 |
| 閥瓣 | 球墨鑄鐵+三元乙丙或丁腈橡膠 |
三、主要技術參數
公稱壓力：1.0～2.5MPa
公稱通經：50～400mm
工作溫度：0～80℃
適用介質：水、油、氣等
法蘭標準：GB/T 17241.6 GB9113
試驗標準：GB13927 AP1598
四、消防專用信號彈性座封閘閥主要連接外型尺寸 單位：mm
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
| H | 370 | 408 | 452 | 510 | 566 | 630 | 765 | 927 | 1048 | 1110 | 1320 |
