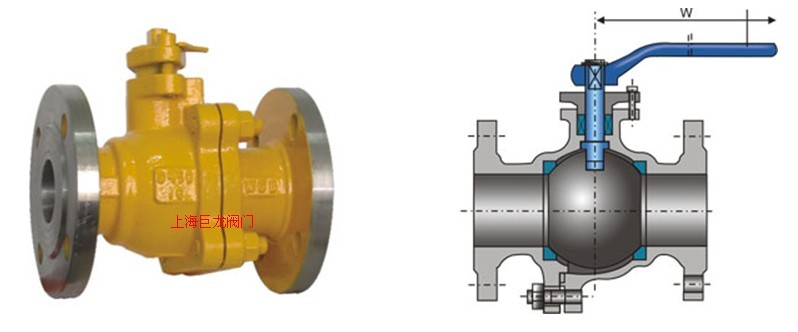

然氣球閥

  • 瀏覽次數 3883
  • 添加日期 2013-02-22

產品說明

產品性能規范

壓力等級

常溫試驗壓力(Mpa)

殼體

密封

低氣壓密封

公稱壓力(LB)

150

3.0

2.2

0.6

300

7.5

5.5

0.6

適用溫度

-40~+80℃

適用介質

天然氣, 液化石油氣等



一、用途和性能規范

Q41球閥適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置;靠介質壓力將球體壓緊在出口端閥座上,其使用壓力和通徑受到一定限制.采用90°傳動,故開關方便迅速,可以實行快速啟閉.

二、操作原理和結構說明

1、球閥通道平整光滑便于管道掃線清洗,可以輸送漿液及固體顆粒等介質.

2、采用PTFE(特氟隆)等材料作為密封,具有良好潤滑性和彈性,與球體摩擦系小,使用壽命長.

3、啟閉迅速,啟閉時只需把球體轉動90°,方便而迅速.

4.球閥的流體阻力小,全開時球體通道、閥體通道和連接管道的截面積相等,并且成直線想通,介質流過球閥,相當于流過一段直通的管子,在各類閥門中球閥的流體阻力最小.

5、經配置有手動、蝸輪驅動、氣動、電動(防爆)可以實現遠程自動控制,能滿足用戶的各種工況使用要求.


                            注:≥DN200以上閥門選用Q347型固定球閥.


四、Q41F主要外形尺寸和連接尺寸:

DN

L

D

D1

D2

D6

b

f

z-d

H

25

150

115

85

65

58

16

2

4-*14

150

32

165

135

100

75

66

18

2

4-*18

160

40

180

145

110

85

76

18

3

4-*18

175

50

200

160

125

100

88

20

3

4-*18

185

65

220

180

145

120

110

22

3

8-*18

200

80

250

195

160

135

121

22

3

8-*18

220

100

320

135

190

160

150

24

3

8-*23

248

125

400

270

220

188

176

28

3

8-*25

380

150

400

300

250

218

204

30

3

8-*25

420

200

600

375

310

278

260

34

3

12-*25

530


五、Q347F主要外形尺寸和連接尺寸:

DN

L

D

D1

D2

D6

b

f

z-d

H

250

568

425

370

332



36

3

12-*30

608

300

648

485

430

390



40

3

16-*30

774

350

762

550

490

448



44

3

16-*34

820

400

883

610

550

505



48

3

16-*34

900

450

914

660

600

555



50

3

20-*34

1050

500

991

730

660

610



52

3

20-*41

1200


六、主要零件材料:

零 件 名 稱

材 料

閥 體 閥 蓋

碳 素 鋼 WCB

球 體

不 銹 鋼 304SS

密 封 圈

PTFE(特氟隆)-聚四氟乙烯

閥 桿

鉻不銹鋼Cr13

閥桿填料

聚四氟乙烯

中法蘭螺母/螺栓

35#
